可変型／大容量シリーズ方式

NCG・NHGシリーズ

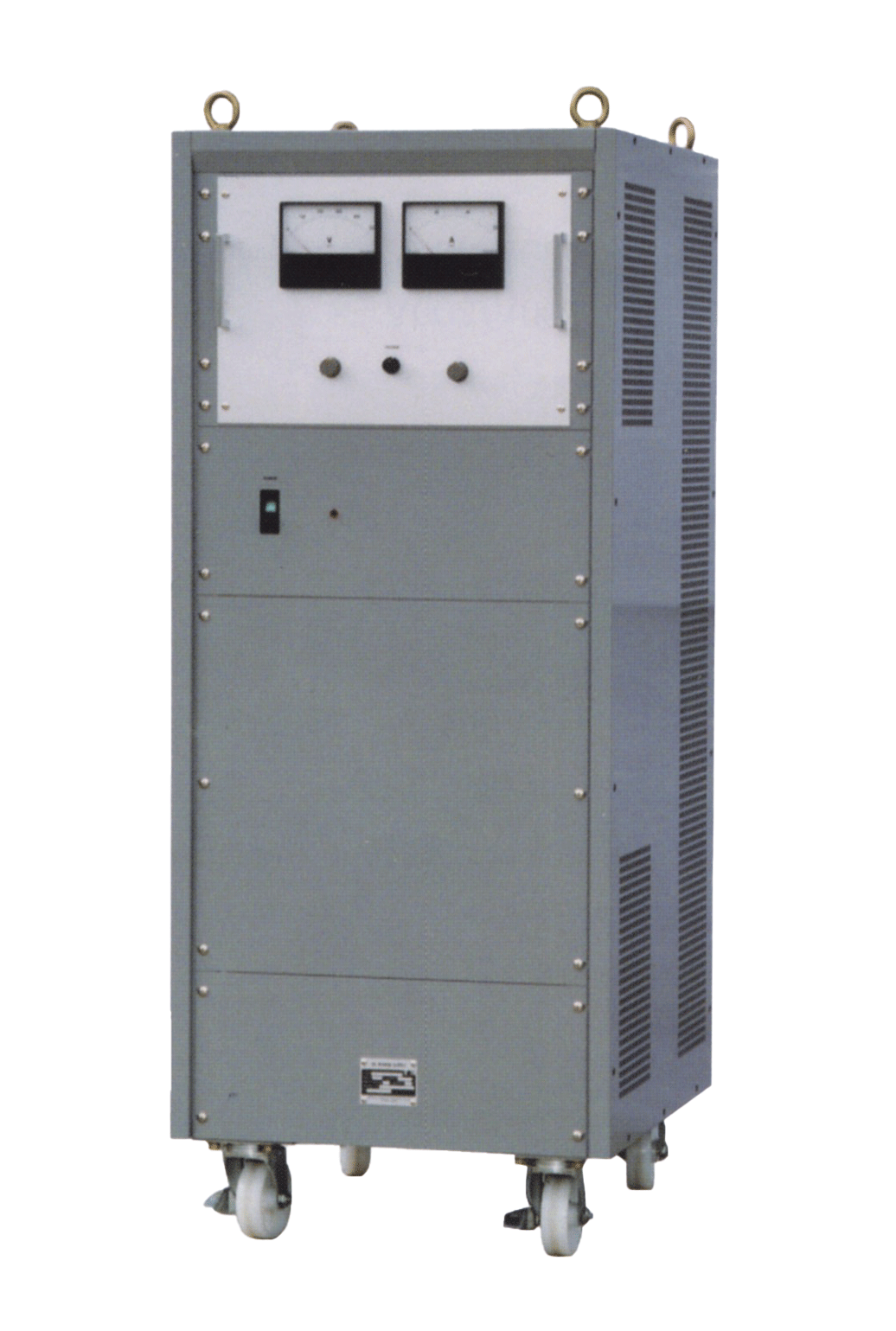

NCG・NHGシリーズは産業用、計測用、エージング用として開発された直流定電圧／定電流電源です。信頼性が非常に高く、安定性も抜群の精度を誇ります。スタビック方式の過電圧保護機能は標準装備です。 リモートコントロール、カーレントチェック、低ドリフト、ノイズカット等多種多様な機能操作が可能です。

※1…負荷を接続したまま電流設定が可能です。
※2…0～10Vアナログ信号電圧にて出力電圧および電流が可変できます。接点信号にてON・OFFが可能です。
※3…電源装置から負荷までの線間ドロップを自動補正します。

機能バリアブル

リモートコントロール

ON - OFF　外部スイッチまたはトランジスタフォトカプラで電源出力のON - OFFができます。開放電圧約±15V、ON 時電流約1mA、飽和電圧は1V 以下です。 また、OFF 時、残留電圧は0.1% 以下です。

入力信号による出力電圧・出力電流がリモートコントロールできます。標準品は入力信号DC 0～10V、入力インピーダンスは約10kΩです。

チョイス　入力信号を4～20mA 0～5V等に変更可能です。この時、標準仕様は削除します。

過電圧スタビック回路(PAT)

スタビック回路による過電圧保護は、当社独創技術による最新の過電圧保護回路です。 ご使用になる出力電圧を任意の電圧値に設定するだけで過電圧設定が出来ます。今までのように出力電圧を設定した後、過電圧用ボリュームを再設定する必要が無く、設定電圧の変更もボリュームを動作させるだけです。

●外部要因によるスタビック回路の動作
外部(負荷)からのノイズ、パルス及び電圧印加等が考えられます。この様な異常をキャッチしたとき、出力設定電圧の１２０％で出力電圧を高速しゃ断します。 復帰は入力スイッチの再投入またはリセットスイッチON で自動復帰します。

●内部要因によるスタビック回路の動作
電源内部のパワートランジスター制御系回路が何らかの原因により故障した場合、過電圧が発生します。これらの過電圧発生時には、電源出力を高速にしゃ断し、電源及び負荷を保護します。

オプション

● 自動スイープ機能
● デジタルパネルメータ　3 桁1/2 NCGZ・NHGZ
● デジタルコントロール機能(V、A)
● マイナス接地

個別仕様

出力電圧形状	0～16V	0～36V	0～60V	0～120V
H150
H200		modelNCG-330		modelNCG-12010
H300	modelNCG-150		modelNCG-630	modelNCG-12020
H600	modelNCG-1100	modelNCG-350NCG-3100	modelNCG-650	modelNCG-12030NCG-12050★
H900	modelNCG-1200		modelNCG-6100★	modelNCG-12075★
H1200W540	modelNCG-1300★	modelNCG-3200★NCG-3300★	modelNCG-6200★	modelNCG-120100★
H1200W850	modelNCG-1500★

出力電圧形状	0～250V	0～300V	0～350V
H150			modelNHG-3502
H200	modelNHG-2505
H300		modelNHG-30005
H600	modelNHG-25010	modelNHG-30010
H900	modelNHG-25020★	modelNHG-30020★NHG-30030★
H1200W540	modelNHG-25030★NHG-25050★
H1200W850

共通仕様

入力電源	AC1Φ100V または200V AC3Φ200V または220V(スペック一覧★印)
入力許容範囲	±10%(90～110Vまたは180～220V)
入力周波数	50/60Hz(48～62Hz)
出力電流精度	設定電流値の0.05%＋10mA以下
過電流保護	定電流動作の垂下方式 自動復帰
過電圧保護	スタビック回路
動作周囲温度	0～45℃
動作周囲湿度	30～85% RH但し、凍結・結露しないこと
温度係数	100PPM/deg
出力極性	正または負(ショートバーにて変換可能)
回復時間	100µSec以内
立ち上り時間	10～50mSec
冷却方式	強制空冷
耐電圧、絶縁	入力－GND AC1500V 1分間 出力－GND AC1500V 1分間 DC500V メガーにて10MΩ以上
指示計器	アナログパネルメータ 電圧計、電流計フルスケール2.5級
塗装色	本体 マンセルN6.0半つや パネル アルミヘアーライン アルマイト加工
