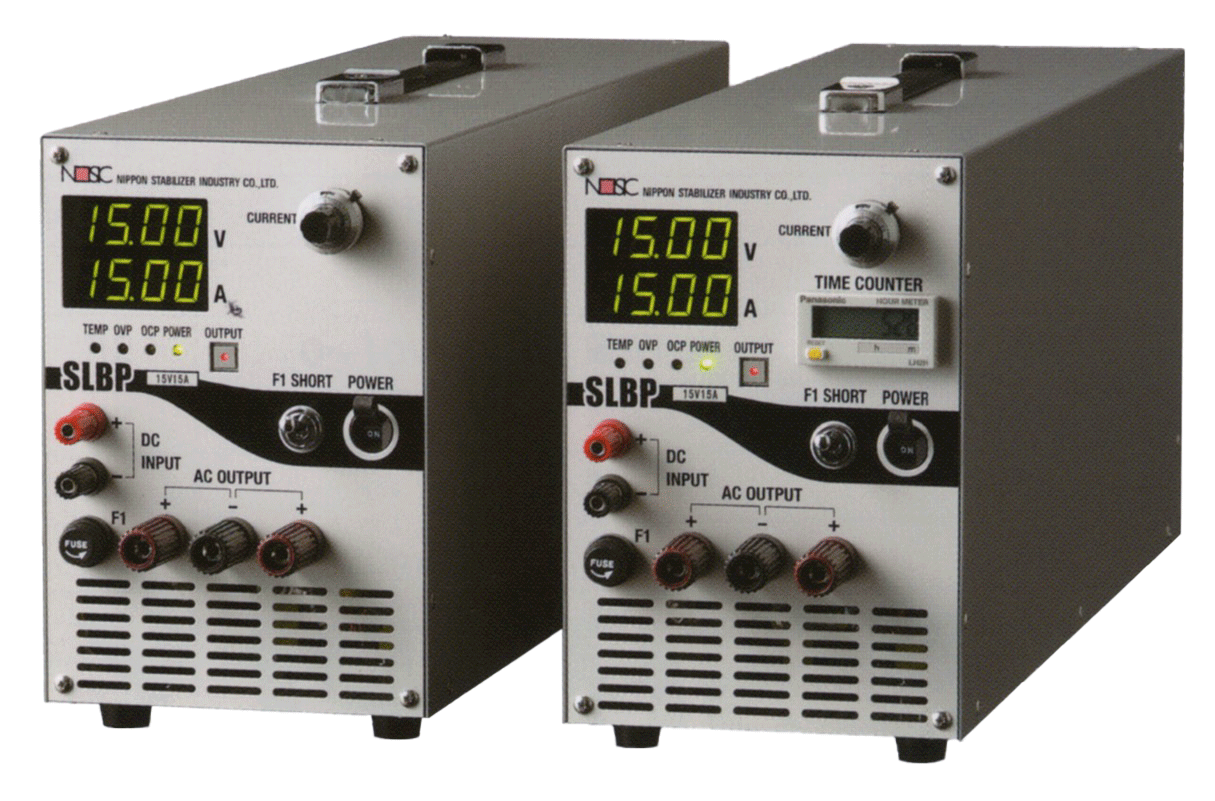

SLBPシリーズ
「交流定電流バイポーラ電源」発売から30年 ここに最新鋭技術の成果が結実!
SLBPシリーズは、リップル試験用に特化した交流・定電流電源です。従来のNCBPシリーズの実績を基に、SLBPシリーズを開発。電力損失を大幅に削減させるスタビトロン方式を採用 出力精度は従来の高精度を確保しつつ、小型・軽量に成功しました。試験・エージング用にお役立てください。欧州車仕様対応の周波数10KHzとコンデンサ用100KHzの2機種を標準化製品にしました。 出力電流値は、当社のラインアップ以外でも簡単に製作できます。出力電力・出力容量はフル225W225VAです。
出力電流出力容量 | 5A | 10A | 15A |
---|---|---|---|
225VA | model SLBP225-5T SLBP225-5TH SLBP225-5H SLBP225-5HH | model SLBP225-10T SLBP225-10TH SLBP225-10H SLBP225-10HH | model SLBP225-15T SLBP225-15TH SLBP225-15H SLBP225-15HH |
出力電流出力容量 | 20A | 25A | 30A |
---|---|---|---|
225VA | model SLBP225-20T SLBP225-20TH SLBP225-20H SLBP225-20HH | model SLBP225-25T SLBP225-25TH SLBP225-25H SLBP225-25HH | model SLBP225-30T SLBP225-30TH SLBP225-30H SLBP225-30HH |
入力電源 | AC1Φ2W 100Vまたは200V±10% (90V~110Vまたは180V~220V)ご注文時ご指定50Hz/60Hz共用 |
---|---|
入力電力 | 約800VA |
消費電力 | 約550W |
最大製作電流 | 30A(貴社の仕様に合わせた製作も可能です。) |
出力容量 | 225VA・225W |
出力電流精度 | FS±0.5%以下 (入力電圧±10%変動、負荷0~100%変動に対して)※直線性負荷時 |
出力周波数 | 10KHzまたは100KHz |
出力波形 | 正弦波 |
出力周波数精度 | ±0.01%以下 |
出力波形歪率 | 3.0%以下 ※直線性負荷時(定格入力、定格負荷時) |
応答速度 | 50mS以下 |
リモートコントロール | ①出力電流:入力信号DC0~10V/AC0A~FS可変 ②出力ON/OFF:接点信号及びトランジスタフォトカプラにて可能 |
モニタ | 出力電圧/ 出力電流をDC0~10V信号で出力 |
警報表示灯 | OVP出力過電圧警報(+20%以上)LED表示 OCP出力過電流表示(+20%以上)LED表示 TEMP過温度警報(電源内90℃超)LED表示 |
警報信号 | 一括1a接点信号 |
直流入力 | DC600V0.5AMAX. 直流接続端子バイアス保護ヒューズショートスイッチ |
冷却方法 | 強制空冷(前面吸気、背面排気) |
設置場所・方法 | 屋内静止設置用 |
重量 | 約11kg |
