DC/ACインバータ／PWM方式インバータ

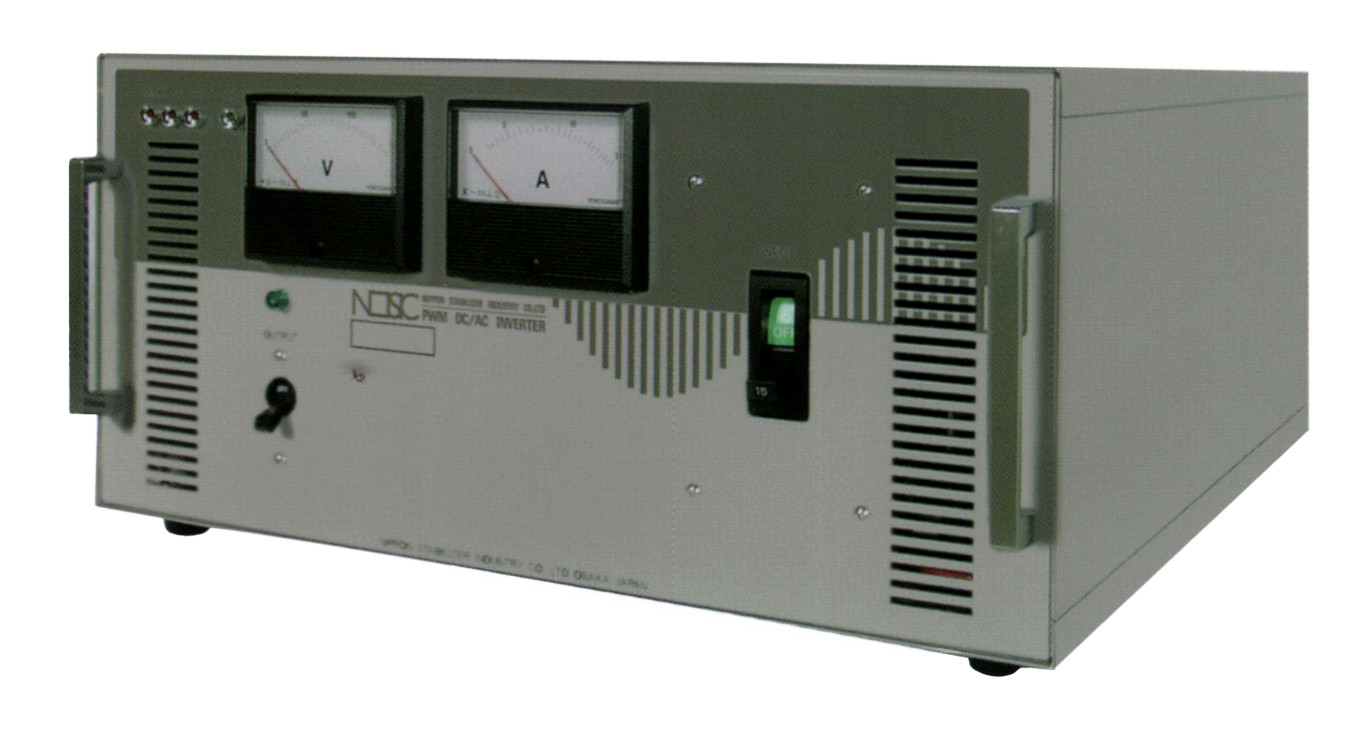

PDCシリーズ
地球に優しい高性能
例えば、環境にやさしいと、注目を集め始めた太陽光発電や燃料電池などの分散独立型発電システム。せっかく起こした電力は高効率で使いたいものです。
PWM方式 DC/ACインバータPDCシリーズは、直流の電源から高効率で高精度な正弦波交流出力が得られます。応答速度20～60mSec、波形歪率3%以下など技術の粋を尽くした性能を誇りながら、PWMスイッチング方式の採用により小型軽量を実現。また、安全面にも万全の配慮を施し、絶縁や各種警報表示灯の装備はもちろん、入力、出力ともフローティングのセーフティー設計を採用しています。
小型軽量、高性能、高い安全性、そして、どこよりもリーズナブルな価格…アイデア次第で、ますます用途が広がります。
主な用途
■化学工場、ガラス製造工場 ■発電所、変電所等
■太陽光発電、燃料電池などの独立型発電システム用
■計測器、VTR等の電源 ■不時の停電時の無停電電源用
■移動用モーター車、サービス車などの実演・試験用
オプション
●定格入力電圧DC12V～220Vまでのご希望の電圧での製作が可能です。
●出力電圧AC100V 200V以外のご希望の電圧での製作が可能です。
個別仕様
| 入力電圧 出力電圧出力容量 |
DC12V AC100V |
DC24V AC100V |
DC48V AC100V |
DC100V AC100V |
DC200V AC100V |
DC200V AC200V |
|---|---|---|---|---|---|---|
| 250VA | modelPDC-250-12/0 | modelPDC-250-24/0 | ||||
| 500VA | modelPDC-500-12/0 | modelPDC-500-24/0 | modelPDC-500-48/0 | modelPDC-500-0/0 | modelPDC-500-3/0 | modelPDC-500-3/3 |
| 1KVA | modelPDC-1K-12/0 | modelPDC-1K-24/0 | modelPDC-1K-48/0 | modelPDC-1K-0/0 | modelPDC-1K-3/0 | modelPDC-1K-3/3 |
| 2KVA | modelPDC-2K-24/0 | modelPDC-2K-48/0 | modelPDC-2K-0/0 | modelPDC-2K-3/0 | modelPDC-2K-3/3 | |
| 3KVA | modelPDC-3K-24/0 | modelPDC-3K-48/0 | modelPDC-3K-0/0 | modelPDC-3K-3/0 | modelPDC-3K-3/3 | |
| 5KVA | modelPDC-5K-3/0 | modelPDC-5K-3/3 |
共通仕様
| 入力許容範囲 | －15～＋25% |
|---|---|
| 出力電圧 | AC100Vまたは200V |
| 出力電圧安定度 | ±1.5%以内 |
| 周波数 | 50Hzまたは60Hz(工場出荷時調整) |
| 応答速度 | 20～60mSec以内 |
| 出力波形 | 正弦波 |
| 出力波形歪率 | 3%以内 |
| 警報表示灯 | 出力過電圧警報 出力電圧低下警報 過温度警報 |
| 警報信号 | 一括1a接点信号 |
| 絶縁 | 入力／出力間絶縁 |
