パワーアンプ方式

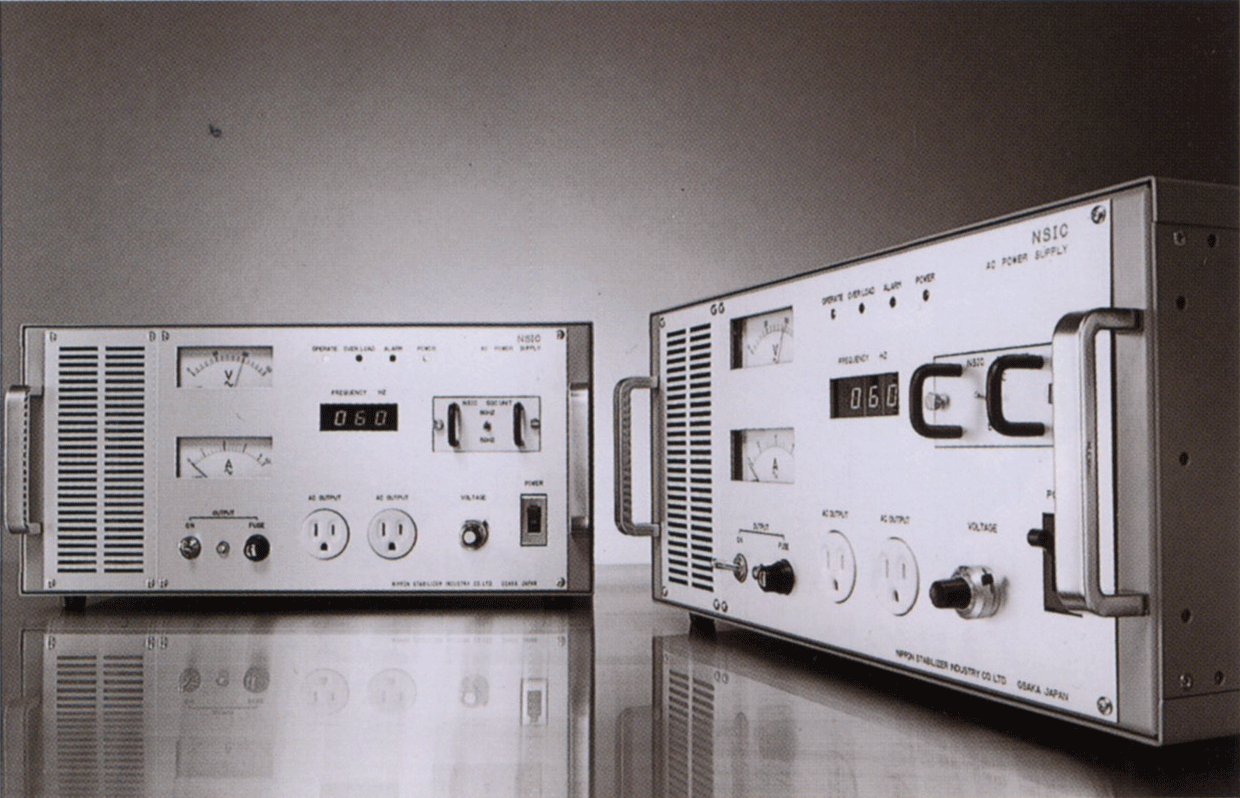

APSシリーズ
交流出力電圧の連続可変および、周波数の切替・変換ができる電源装置です。
個別仕様
| 型式出力容量 | 型式 |
|---|---|
| 300VA | modelAPS-300 |
| 500VA | modelAPS-500 |
| 1000VA | modelAPS-1000 |
| 2000VA | modelAPS-2000 |
| 3000VA | modelAPS-3000 |
周波数ユニット
| 標準ユニット | 50/60 Hz切替 | クリスタル発振 | 出力周波数5×10-5TYP | |
|---|---|---|---|---|
| APS-A400H | 400Hz | クリスタル発振 | 出力周波数5×10-5TYP | ¥48,000 |
| APS-A65H | 45～65Hz | バリアブルモード | 最大出力周波数1×10-3TYP | ¥48,000 |
| APS-A480H | 48～480Hz | バリアブルモード | 最大出力周波数1×10-3TYP | ¥48,000 |
共通仕様
| 入力電圧 | AC100Vまたは200V いずれかご指定 |
|---|---|
| 入力許容範囲 | ±10%(90～110V または180～220V) |
| 入力周波数 | 50Hz/60Hz(48～62Hz) |
| 出力周波数 | 50Hz/60Hz切替 精度5×10-5 TYP オプションユニットにより周波数連続変換が可能 |
| ※出力波形歪率 | 0.5%以下(抵抗負荷にて) |
| ※入力変動 | ±0.1%以下(抵抗負荷、入力±10%変動に対して) |
| ※負荷変動 | ±0.5%以下(抵抗負荷、0～100%負荷変動に対して) |
| 指示計器 | 電圧計 アナログパネルメータ実効値指示(2.5級) 電流計 アナログパネルメータ実効値指示(2.5級) 周波数 デジタル周波数計 小数点以下1桁まで表示 |
| 過負荷保護 | 警報ランプ表示(OVER LOAD) 連続過負荷時出力自動停止(ALARM) |
| 過電流保護 | 警報ランプ表示(OVER LOAD) 連続過電流時出力自動停止(ALARM) |
| 動作周囲温度/湿度 | 0～40℃／30～85% RH |
| 保存温度/湿度 | －20℃～70℃／30～85% RH |
| 冷却方式 | 強制空冷 |
| 応答速度 | 50～100µS (TYP) |
| 耐電圧・絶縁抵抗 | 入力－出力. 入力－ケース間 AC1500V 1分間 出力－ケース間 AC1000V 1分間 DC500Vメガーにて10MΩ以上 |
| 周波数変換 | 専用ユニット使用にて可能 |
| 入力スイッチ | サーキットブレーカー |
| 出力スイッチ | トグルスイッチ(APS(-)300・APS(-)500) サーキットブレーカー(APS(-)1000以上) |
| ラックフレーム | JIS標準ラック収納可能 EIA19インチラック収納可能(オプション) |
| 出力電圧連続可変 | 10回転ポテンションメータにより1V～120Vまたは2V～240V |
| 低歪率正弦波出力 | 全出力電圧範囲を低歪率でカバー クリスタル発振・・・・・ 0.5％以内 バリアブルモード・・・1％以内 |
| ピーク電流2.5倍まで供給可能 | ピーク電流ラッシュ電流が流れる負荷に対して 定格出力 電流の最大2.5倍までのピーク電流を供給可能 |
| 過電流保護 | 平均電流とピーク電流検出保護回路内臓 ・OVER LOADに対し LED警報ランプ点灯 ・連続OVER LOADに対し 自動出力停止・アラーム LED警報ランプ点灯 |
| GB-IBオプション | オプションによりコンピューターインターフェースコントローラー (別売 型式GNS-6001) の接続が可能 |
※印：出力電圧100V または200V 時における値 |
|
