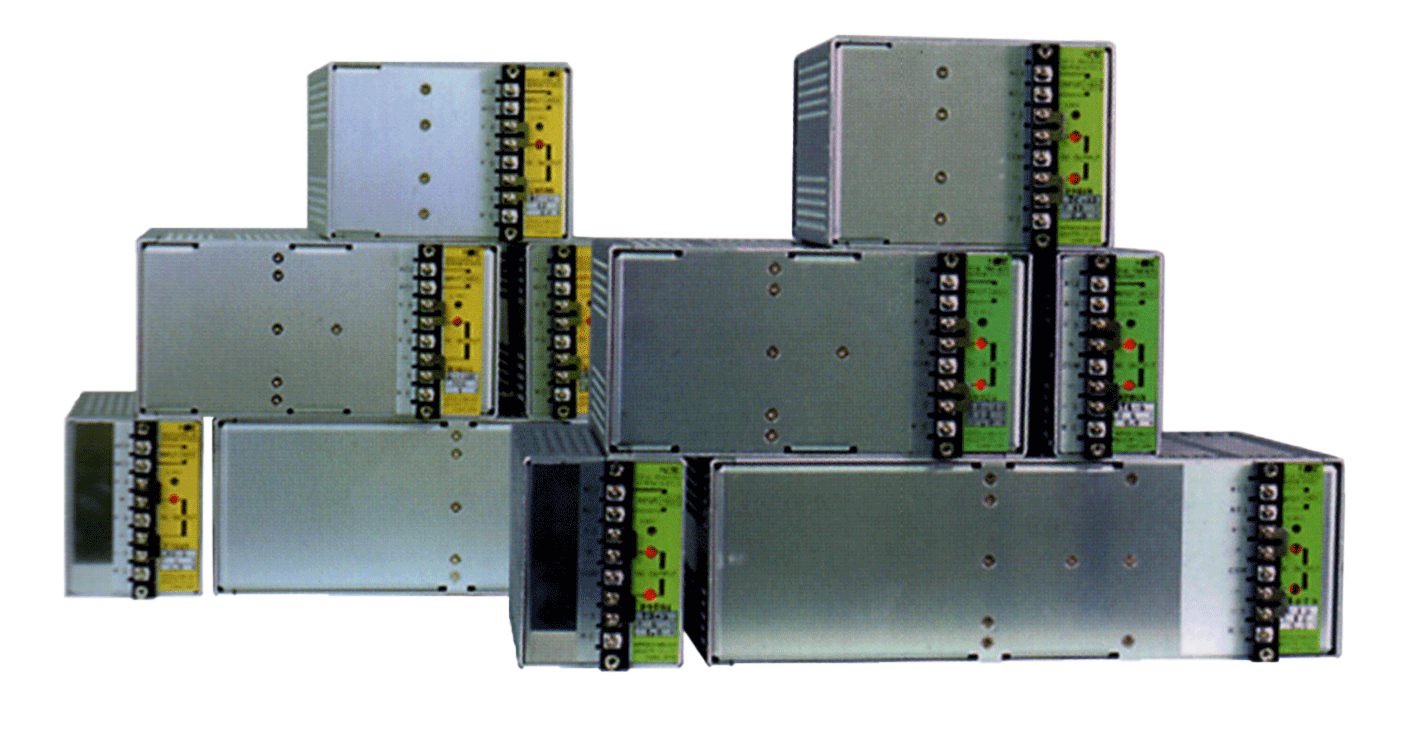

パーレックⅠ
本製品は、電源従来の制御方式であるシリーズ(ドロッパー)方式の電源です。パーレックⅠシリーズ(PAARECⅠSERIES)は新回路の導入により、従来の製品に比べ容積1/2、重量2/3に軽減(当社比)させました。
しかも斬新な機構設計により実線配線を極端に削減させ、品質、性能・信頼性のハイアップに成功しました。またシリーズ制御の採用によりラインノイズ、輻射ノイズは発生しません。本製品は直列運転、並列運転が可能です。
入力電圧の変更
AC 1Φ 100V 200V以外の入力電圧の「製作」が可能です。
出力電圧の変更
標準仕様以外の電圧値が可能です。但し、1ロット当りの数量に規制があります。
出力電圧形状 | 5V | 12V | 15V | 24V | 100V |
---|---|---|---|---|---|
SA | modelSA-5 | modelSA-12 | modelSA-15 | modelSA-24 | model |
SB | modelSB-5 | modelSB-12 | modelSB-15 | modelSB-24 | model |
SC | modelSC-5 | modelSC-12 | modelSC-15 | modelSC-24 | modelSC-100 |
SD | modelSD-5 | modelSD-12 | modelSD-15 | modelSD-24 | modelSD-100 |
SE | modelSE-5 | modelSE-12 | modelSE-15 | modelSE-24 | modelSE-100 |
入力電源 | AC1Φ100Vまたは200V いずれかご指定 |
---|---|
入力許容範囲 | ±10%(90~110Vまたは180~220V) |
入力周波数 | 50/60Hz(48~62Hz) |
出力極性 | 正または負 任意切替 |
リップル | 800µV(RMS)TYP. SC-100とSD-100は1mV(RMS)TYP. SE-100は2mV(RMS)TYP. |
出力電圧調整範囲 | ±5% |
過電流保護回路 | 定格電流値の110%~120%にて限流垂下 自動復帰 |
リモートコントロール ON/OFF |
接点信号またはオープンコレクター |
動作周囲温度 | 0~40℃ |
動作周囲湿度 | 30~85%RH 但し凍結・結露しないこと |
温度係数 | ±0.002%/℃ TYP. |
回復時間 | 100µ Sec以内 |
冷却方式 | 自然空冷 |
耐電圧、絶縁 | 入力-GND AC1500V 1分間 入力-出力 AC1500V 1分間 出力-GND AC500V 1分間 DC500Vメガーにて10MΩ以上 |
標準ラック | JIS標準ラック取付可能(専用ラックホルダー使用) |
塗装色 | 白色アルマイト仕上げ |
