可変型／高電圧スイッチング方式

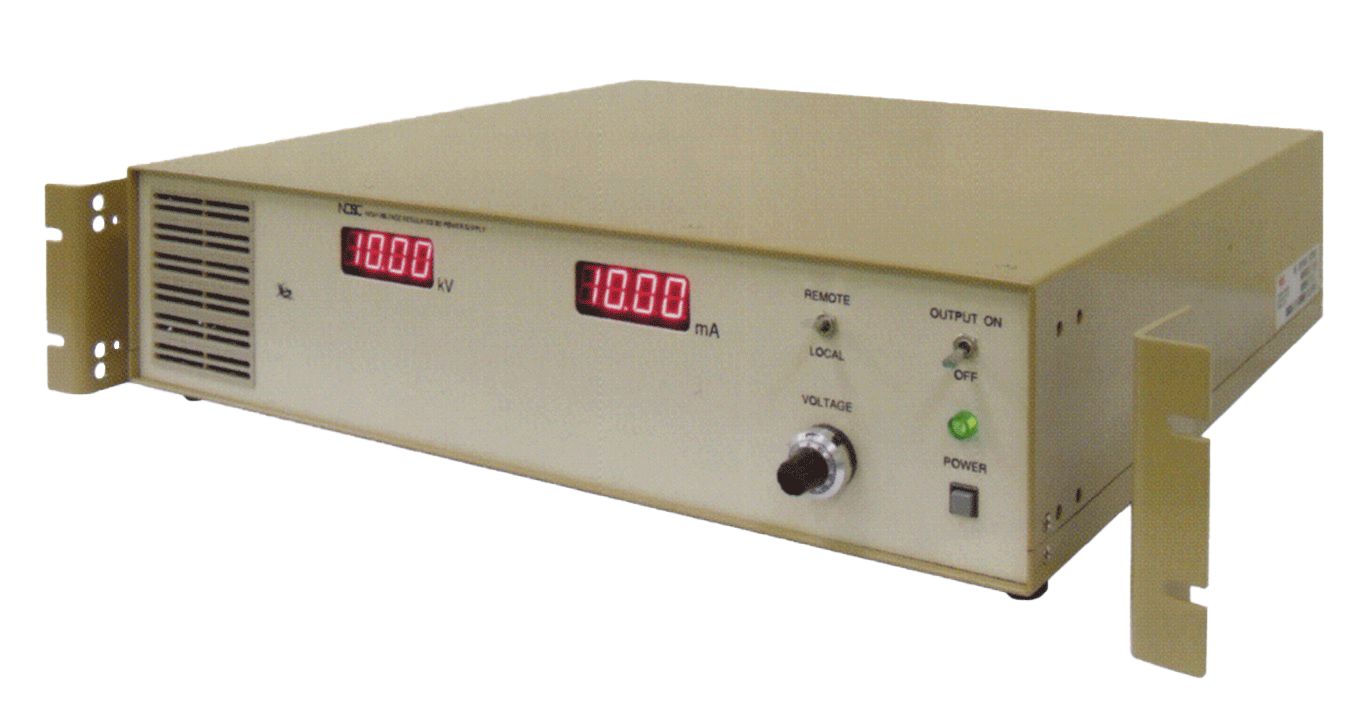

HSPV・HSNVシリーズ

高圧スイッチング電源HSPV・HSNVシリーズは高温多湿の日本では、不得手とされていた10kV～50kVをベースに14種類を開発、製品となりました。 当社の得意とするスイッチング技術力を結集させ、最高の品質、万全のアフター、価格革命を予測するローコスト、すべてが自信のHSPV・HSNVシリーズです。

個別仕様

出力電圧形状	0～10kV	0～20kV	0～30kV	0～40kV	0～50kV
430×100×400プラス極性出力 マイナス接地	modelHSPV-10K-5HSPV-10K-10	modelHSPV-20K-2HSPV-20K-5	modelHSPV-30K-2	modelHSPV-40K-1	modelHSPV-50K-1
430×100×400マイナス極性出力 プラス接地	modelHSNV-10K-5HSNV-10K-10	modelHSNV-20K-2HSNV-20K-5	modelHSNV-30K-2	modelHSNV-40K-1	modelHSNV-50K-1

共通仕様

入力電源	AC1Φ100Vまたは200V
入力許容範囲	±10%(90～110Vまたは180～220V)
入力周波数	50/60Hz(48～62Hz)
過電流保護	電流垂下 自動復帰
短絡保護	電流垂下 自動復帰(アーク発生時を含む)
応答速度	0.5秒以下
動作周囲温度	0～40℃
動作周囲湿度	30～85% RH但し、凍結・結露しないこと
温度係数	100ppm/℃
立ち上り時間	0.5秒以下
リモートコントロール	0～10V信号による出力電圧の可変 ON・OFF接点信号による出力発生/停止
出力モニタ	出力電圧をDC0～10V信号に変換 出力電流をDC0～10V信号に変換
冷却方式	強制空冷
指示計数	デジタルパネルメータ3桁 1/2 (出力電圧計 出力電流計)
塗装色	10YR 5/2 マンセル
