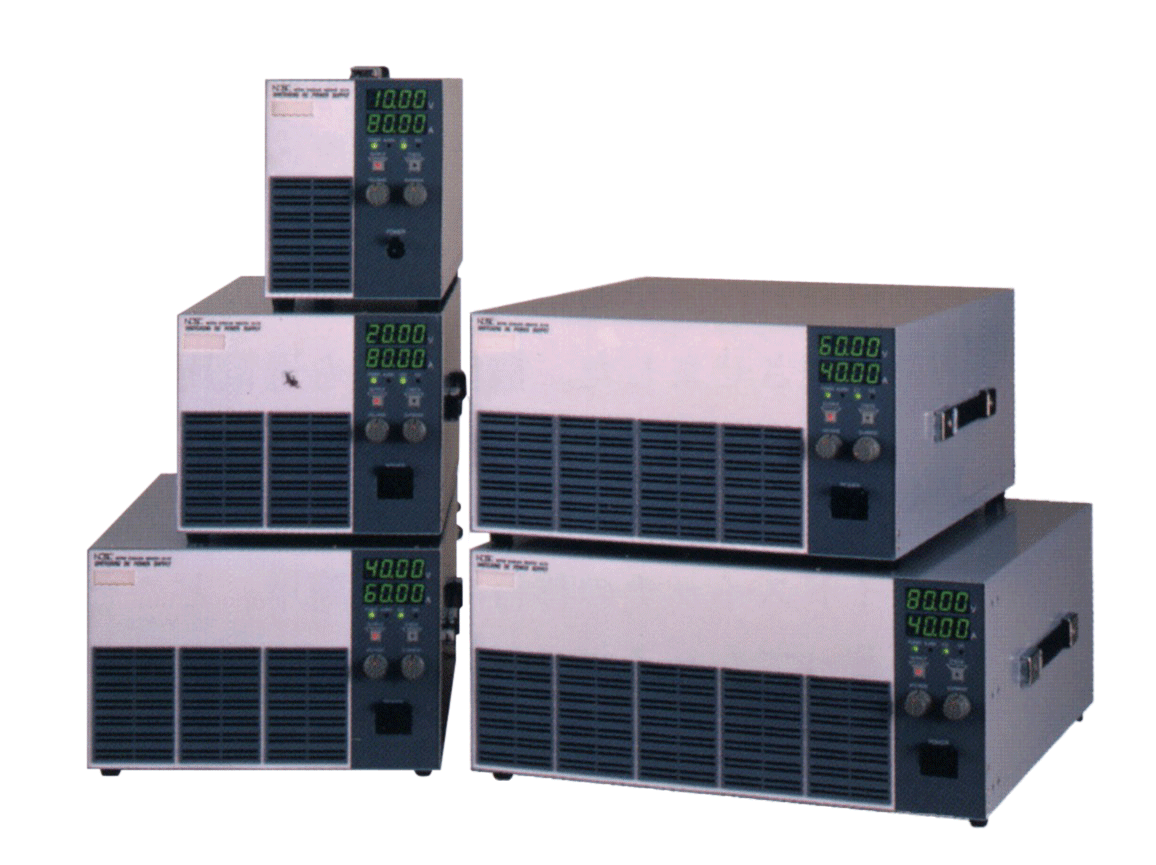

可変型／スイッチング方式・ワイドレンジタイプ

SLGVシリーズ

2021年12月末を以って生産中止。後継機は SLGXシリーズとなります。

可変型スイッチング方式直流定電圧／定電流電源とは、半導体スイッチ素子によりON、OFFの比率を制御するスイッチング制御回路により、安定した一定の電圧または電流を負荷に供給させる装置です。《ワイドレンジタイプ》とは、入力電源の許容電圧範囲をAC85V～264Vの広範囲でご使用が可能な設計にしました。

※1…0～10Vアナログ信号にて出力電圧・電流が可変できます。接点信号によるリモートON・OFFが可能です。
※2…電源装置から負荷までの線間ドロップを自動補正します。

機能バリアブル

リモートコントロール

ON - OFF　外部スイッチまたはトランジスタフォトカプラで電源出力のON - OFFができます。開放電圧約±15V、ON 時電流約1mA、飽和電圧は1V 以下です。また、OFF 時、残留電圧は0.1% 以下です。

入力信号により出力電圧・出力電流がリモートコントロールできます。
標準品は入力信号DC 0～10V、入力インピーダンスは約10kΩです。

可変抵抗器による出力電圧・出力電流の可変ができます。

チョイス　入力信号を4～20mA、0～5V等に変更可能です。(オプション)

リモートセンシング

出力電線による電圧降下を補償して負荷に正しい電圧を供給するためのものです。最大補償電圧は0.5Vです。

並列運転が可能です

並列運転用ダイオードの内蔵が必要です。当社営業部へお申し付け下さい。

オプション

出力電圧、出力電流の組み合わせが自由に変更できます。必要な電圧、電流値に対応できます。(オプション)

個別仕様

出力電圧出力容量	0～10V	0～20V	0～40V	0～60V
800W	modelSLGV-10-80	modelSLGV-20-40	modelSLGV-40-20	modelSLGV-60-13
1.6kW	modelSLGV-10-160	modelSLGV-20-80	modelSLGV-40-40	modelSLGV-60-26
2.4kW	modelSLGV-10-240	modelSLGV-20-120	modelSLGV-40-60	modelSLGV-60-40
3.2kW	modelSLGV-10-320	modelSLGV-20-160	modelSLGV-40-80	modelSLGV-60-52
4kW	modelSLGV-10-400	modelSLGV-20-200	modelSLGV-40-100	modelSLGV-60-66

出力電圧出力容量	0～100V	0～200V	0～300V	0～500V
800W	modelSLGV-100-8	modelSLGV-200-4	modelSLGV-300-2.6	modelSLGV-500-1.6
1.6kW	modelSLGV-100-16	modelSLGV-200-8	modelSLGV-300-5.3	modelSLGV-500-3.2
2.4kW	modelSLGV-100-24	modelSLGV-200-12	modelSLGV-300-8	modelSLGV-500-4.8
3.2kW	modelSLGV-100-32	modelSLGV-200-16	modelSLGV-300-10.6	modelSLGV-500-6.4
4kW	modelSLGV-100-40	modelSLGV-200-20	modelSLGV-300-13.3	modelSLGV-500-8

2021年12月末を以って生産中止。後継機は SLGXシリーズとなります。

共通仕様

入力電源	AC1Φ100V/200V共用
入力許容範囲	AC85V～264V
入力周波数	50/60Hz(48～62Hz)
出力電流精度	±1% / FS
出力極性	フローティング、プラス、マイナス 任意接地可能
制御極性	マイナスライン制御(信号系コモン・マイナスライン)
動作周囲温度	0～45℃
動作周囲湿度	30～85% RH但し、凍結・結露しないこと
過電流保護	定電流垂下、定格値にて自動復帰
過電圧保護	定格電圧値の120％にて出力停止(出力停止＝非機械的動作)
過温度保護	内部フィン温度検出にて、出力停止
温度係数	電圧±100ppm./deg TYP 電流±300ppm./ deg TYP
回復時間	100µSec以内TYP
立ち上り時間	無負荷時50～150mSec 有負荷時150～250mSec
漏洩電流 (AC200V 入力時)	・800Wtype: 0.6mA 以下 ・1.6kWtype: 1mA 以下 ・2.4kWtype: 1.5mA 以下 ・3.2kWtype: 2mA 以下 ・4kWtype: 2.5mA 以下
モニター	・出力電圧 0～フルスケール / DC 0～10V 信号出力 ・出力電流 0～フルスケール / DC 0～10V 信号出力
冷却方式	強制空冷(背面排出)
耐電圧、絶縁	入力-GND AC1500V 1分間 入力-出力 AC1500V 1分間 出力-GND AC500V 1分間 DC500Vメガにて10MΩ以上
指示計器	デジタルパネルメータ 4桁 精度±0.2%±1digit
標準ラック	JIS標準ラック取付可能(専用ラックホルダー使用)
塗装色	N-6.0 マンセル
