組込用／固定両極性出力

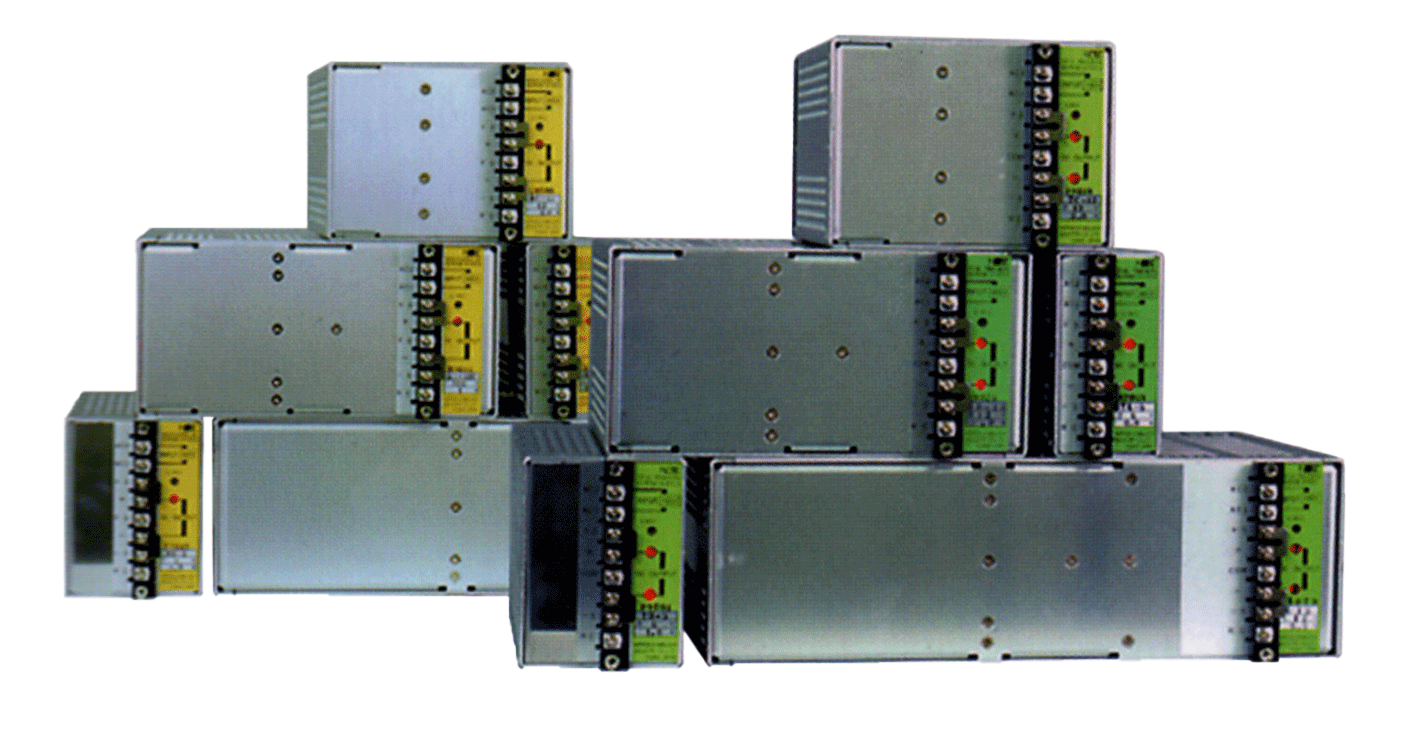

パーレックⅡ
本製品は、電源従来の制御方式であるシリーズ(ドロッパー)方式の電源です。パーレックⅡシリーズ(PAARECⅡSERIES)は新回路の導入により、従来の製品に比べ容積1/2、重量2/3に軽減(当社比)させました。
しかも斬新な機構設計により実線配線を極端に削減させ、品質、性能・信頼性のハイアップに成功しました。またシリーズ制御の採用によりラインノイズ、輻射ノイズは発生しません。本製品は直列運転、並列運転が可能です。
オプション
入力電圧の変更
AC 1Φ 100V 200V以外の入力電圧の「製作」が可能です。
出力電圧の変更
標準仕様以外の電圧値が可能です。但し、1ロット当りの数量に規制があります。
個別仕様
| 出力電圧形状 | ±5V | ±12V | ±15V | ±24V |
|---|---|---|---|---|
| TA | modelTA-5 | modelTA-12 | modelTA-15 | modelTA-24 |
| TB | modelTB-5 | modelTB-12 | modelTB-15 | modelTB-24 |
| TC | modelTC-5 | modelTC-12 | modelTC-15 | modelTC-24 |
| TD | modelTD-5 | modelTD-12 | modelTD-15 | modelTD-24 |
| TE | modelTE-12 | modelTE-15 |
共通仕様
| 入力電源 | AC1Φ100Vまたは200V いずれかご指定 |
|---|---|
| 入力許容範囲 | ±10%(90～110Vまたは180～220V) |
| 入力周波数 | 50/60Hz(48～62Hz) |
| 出力極性 | 両極性 |
| リップル | 800µV(RMS)TYP. |
| トラッキング比 | ±0.2% |
| 出力電圧調整範囲 | ±5%(同時同調) |
| 過電流保護回路 | 定格電流値の110%～120%にて限流垂下 自動復帰 |
| リモートコントロール ON/OFF |
接点信号またはオープンコレクター |
| 動作周囲温度 | 0～40℃ |
| 動作周囲湿度 | 30～85%RH 但し凍結・結露しないこと |
| 温度係数 | ±0.002%／℃ TYP. |
| 回復時間 | 100µ Sec以内 |
| 冷却方式 | 自然空冷 |
| 耐電圧、絶縁 | 入力－GND AC1500V 1分間 入力－出力 AC1500V 1分間 出力－GND AC500V 1分間 DC500Vメガーにて10MΩ以上 |
| 標準ラック | JIS標準ラック取付可能(専用ラックホルダー使用) |
| 塗装色 | 白色アルマイト仕上げ |
